BEDIENINGSPANEEL VERBONDEN

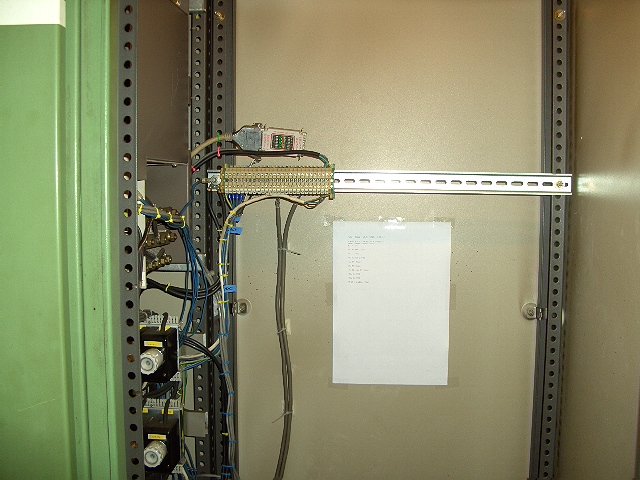

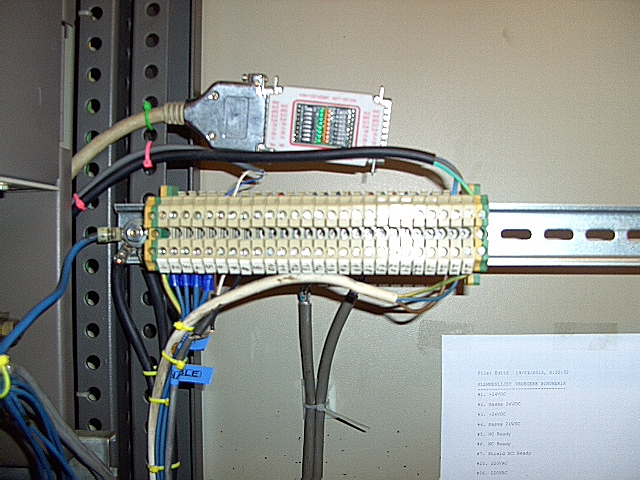

Volgende verbinding zijn gemaakt achteraan het bedieningspaneel:

lusterklem JOYSTICKS-NOODSTOP-SIGNALISATIE 24V
lusterklem klem 1	COMMON 24VDC	geel-wit verbindingskabel	klem 8 in kast
lusterklem klem 2	X+	blauw-wit verbindingskabel	klem 9 in kast
lusterklem klem 3	X-	rood verbindingskabel	klem 10 in kast
lusterklem klem 4	Y+	groen-wit verbindingskabel	klem 11 in kast
lusterklem klem 5	Y-	bruin-wit verbindingskabel	klem 12 in kast
lusterklem klem 6	Z+	blauw verbindingskabel	klem 13 in kast
lusterklem klem 7	Z-	blauw verbindingskabel	klem 14 in kast
lusterklem klem 8	NOODSTOP	LS-verbindingskabel
lusterklem klem 9	NOODSTOP	LS-verbindingskabel
lusterklem klem 10	SIGNALISATIE 24V	blauw verbindingskabel	klem 15 in kast
lusterklem KOELING-KETTING
lusterklem klem 1	COMMON 24VDC	geel-wit verbindingskabel	klem 16 in kast
lusterklem klem 2	RL SPAANAFVOER	blauw-wit verbindingskabel	klem 17 in kast
lusterklem klem 3	LL SPAANAFVOER	rood verbindingskabel	klem 18 in kast
lusterklem klem 4	KOELING ON	groen-wit verbindingskabel	klem 19 in kast
lusterklem klem 5	NC SPAANAFVOER	bruin-wit verbindingskabel	klem 20 in kast
lusterklem klem 6	NC SPAANAFVOER	blauw verbindingskabel	klem 21 in kast
lusterklem klem 7	NC KOELING	blauw verbindingskabel	klem 22 in kast
lusterklem klem 8	NC KOELING	blauw verbindingskabel	klem 23 in kast
lusterklem klem 9	NOT CONNECTED	geen verbindingskabel	geen klem in kast
lusterklem klem 10	NOT CONNECTED	geen verbindingskabel	geen klem in kast

BEMERKINGEN
De noodstop op het bedieningspaneel wordt geleid naar de frontale noodstop van de kast op een gemeenschappelijke lusterklem.
Deze gemeenschappelijke lusterklem wordt tevens gebruikt voor het Estop relais.
