Basisprincipes voor het testen met een Durometer
#5.Durometer types
De kombinatie van specifieke veerkrachten en vormgevingen aan de drukstift, in de breedste zin van het woord bepalen de durometer hardheids-schalen zoals daar zijn:A, B, C, D, DO, O, OO, OOO, M, en T. De meetinstrumenten worden aangeduid als DurometerA, DurometerD enz. Elke durometer is ontworpen voor één van genoemde schalen en elke schaal is eigen aan een meetinstrument.
De types A, B, C, D, DO, O and OO worden erkend door ASTM D2240 and ISO 868. Type M, a microhardheids- type, type OOO and T zijn in bewerking.

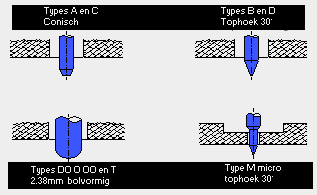

De erkende durometer types in ASTM D2240 and ISO 868 betreffen verschillende veerkrachten en drie vormgevingen voor de drukstift.
Type A en C gebruiken dezelfde drukstift en resp. 822 and 4536 gram veerkracht.
Types B and D gebruiken dezelfde drukstift en resp. 822 and 4536 gram veerkracht.
Types O and DO gebruiken dezellfde drukstift en resp. 822 and 4536 gram veerkracht.
Type OO gebruikt een O/DO drukstift en 113 gram veerkracht.
Type M gebruikt een verbeterde B/D drukstift en 78 gram veerkracht.
Type T is een Type O concave voet.
Type OOO gebruikt 113 gram veerkracht. De uiteindelijke vorm van de drukstift ligt nog niet vast.
Onderstaande tabel geeft informatie omtrent het gebruik van welke drukstift en het te testen materiaal.
Durometer types Toepassing Vorm Drukstift Veerdruk
type A
(ASTM D2240)		 zachte rubber, kunststoffen en elastomeren. afgeplatte conische punt

35° tophoek

 822 gram
type D
(ASTM D2240)		 harde rubber en kunststoffen zoals vloertegels en bowlingballen scherpe conische punt

30° tophoek

 4536 gram
type B
(ASTM D2240)		 hardere elastomeren en kunststoffen. papier en vezelachtige materialen gebruiken boven 93 duro A. scherpe conische punt

30° tophoek

 822 gram
type C
(ASTM D2240)		 medium harde elastomeren en kunststoffen. ook nuttig om een ongeschonden oppervlak te behouden afgeplatte conische punt

35° tophoek

 4536 gram
type DO
(ASTM D2240)		 kompakt korrelig materiaal, geimpregneerde textielvezels. 2.38mm bolvormig 4536 gram
type O
(ASTM D2240)		 zeer zachte elastomeren, textiel geimpregneerd, zachte korrelige materialen. Te gebruiken onder 20 Duro A. 2.38mm bolvormig 822 gram
type OO
(ASTM D2240)		 lichte schuimen, sponze rubber, dierlijk weefsel.(huiden) 2.38mm bolvormig 113 gram
type OOO
(géén ASTM)		 zachte gels en sponze rubber. 12.7mm bolvormig 113 gram
type MA
(géén ASTM)		 materialen tot dikte 0.75mm scherpe conische punt

30° tophoek


#6.Durometertest Sprookjes.
De hardheidsmeting met een durometer maakt in vergelijking met Rockwell, Vickers, Brinell van een vrij eenvoudige zaak in de staalwereld een ingewikkelde toestand.
De oorzaak hiervoor ligt in niet in de meetapparatuur, maar het geteste materiaal.
Durometer hardheid hangt af van de elasticiteitsmodulus en het vloeivermogen van het geteste materiaal.
Verbanden worden vaak gelegd tussen de Durometer hardheid en andere eigenschappen van het geteste materiaal.
In vele gevallen zijn er nonlineaire verbanden tussen Durometer hardheid en andere karakteristieken,
maar mogen enkel in het bestek van de betreffende testmateriaal gezien worden, en niet naar andere materialen doorgetrokken worden.
Volgens ASTM D2240 is de vorm van de drukstift zodanig bepalend, dat bij gebruik van dezelfde meetstift op verschillende apparaten, éénzelfde lezing bekomen wordt.
Een vrij mager resultaat in vergelijking met Rockwell,Vickers en Brinell waar lineair verband bestaat (binnen bepaalde marges) met de treksterkte.
Durometer hardheid is bijgevolg specifiek aan het geteste materiaal en de durometer types mogen NIET ondeling gemengd worden!
