I-Vin of Stompgewikkelde vin [Edgewound Fin]GELASTE UITVOERING
Zelfde principe als de I-vin, maar over de gehele lengte gelast aan de buis.
Deze uitvoering wordt slechts gebruikt vanaf grotere buisdiameters: 1 1/2".
Het kontaktoppervlak is wezenlijk verbeterd ten opzichte van de gewikkelde I-vin.
Wegens de lasbaarheid zijn wezenlijk grotere vindiktes noodzakelijk.

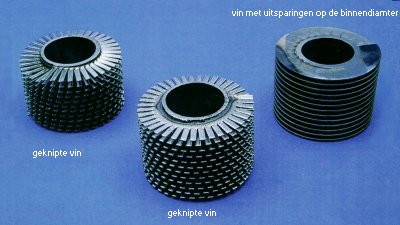

De spanningen in de vin kunnen zowel op de binnenzijde als op de buitenzijde ontlast worden door uitsparingen (binnenzijde) of geknipte(buitendiameter) vinnen.


Vinmaterialen:
Staal, Roestvrijstaal.
Maximale Vinhoogte:
maximale vinhoogte=buisdiameter
Buismaterialen:
Staal, Roestvrijstaal.
Vindikte:
Varieert met de buitendiameter van de buis, maar gebruikelijk:
Staal, Roestvrijstaal1 tot 3mm.
Productiecapaciteit:
geen opgave.
Toepassing:
Zware toepassingen met grotere buisdiameters.
Typisch aanvaardbare werktemperaturen:
120°C
Voordelen:
goede hechting van de vin op de buis .
Nadelen:
Arbeidsintensief,dus duurder.
Mogelijke vervorming door het lassen.
